不銹鋼電動通風蝶閥
不銹鋼電動通風蝶閥
D941W-2.5P不銹鋼電動通風蝶閥同電動執行器和閥體兩部分組成，通過電動執行器驅動啟閉蝶閥，電動執行器可普通型或帶4-20MA調節型，閥門采用中線式結構的鋼.....
發布時間：2019-05-04
產品介紹
D941W-2.5P不銹鋼電動通風蝶閥同電動執行器和閥體兩部分組成，通過電動執行器驅動啟閉蝶閥，電動執行器可普通型或帶4-20MA調節型，閥門采用中線式結構的鋼板焊接的新型設計制造，具體結構輕便，操作靈活，使用壽命長等特點，公稱壓力≤0.6MPa，主要于工業管道、冶金、環保等行業作為煙氣，除塵管道介質調節流量或切斷使用。
產品特點：
1、設計合理、結構可靠，重量輕，啟閉迅速。
2、操力矩小，操作方便，使用壽命長。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
主要參數：
|
公稱通徑
|
DN（mm）
|
50～2000
|
||
|
公稱壓力
|
PN（MPa）
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1%泄漏量
|
|||
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|||
|
驅動方式
|
手動，氣傳動、電傳動
|
主要零件：
|
零件名稱
|
閥體
|
閥板
|
閥軸
|
|
材料
|
碳鋼
|
碳鋼
|
碳鋼、不銹鋼
|

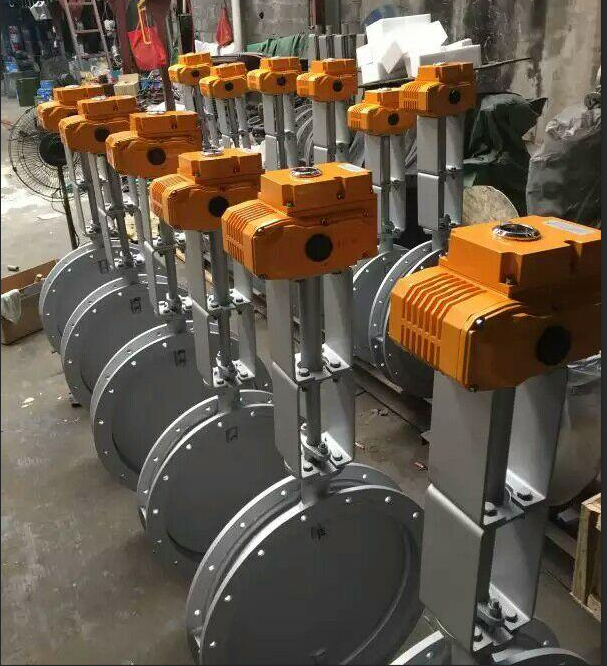

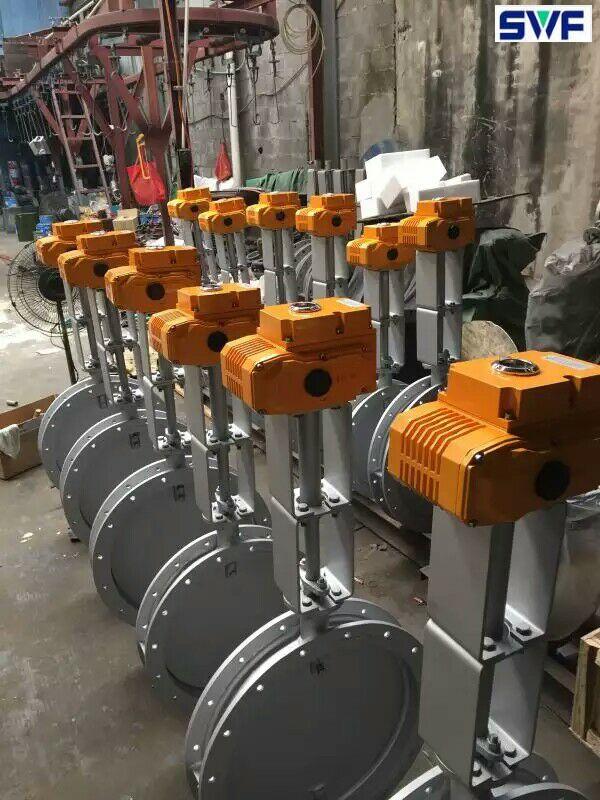

結構圖片：
不銹鋼電動通風蝶閥采用與閥體相同材料加工成密封圈，采用電傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
D941W不銹鋼電動通風蝶閥主要技術參數
|
公稱通徑 |
DN(mm) |
50～2000 |
||
|
公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
|
適用溫度 |
0-300 |
|||
D941W不銹鋼電動通風蝶閥主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
D941W電動通風蝶閥執行機構選配介紹
|
項目類型 |
JM-05 |
JM-10 |
JM-20 |
JM-40 |
JM-60 |
JM-100 |
JM-200 |
|
輸出力矩 |
50N.M |
100 N.M |
200 N.M |
400 N.M |
600 N.M |
1000 N.M |
2000 N.M |
|
動作范圍 |
0～90° |
||||||
|
絕緣電阻 |
100M/DC500V |
||||||
|
電源 |
AC110/220/380V AC24V |
||||||
|
電機功率 |
15W |
25 W |
40 W |
60 W/E |
90 W/E |
100 W |
100 W |
|
選配通風蝶閥口徑 |
50-80 |
100-200 |
250-300 |
300-400 |
500-600 |
600-800 |
800-1000 |
|
執行器重量 |
2.2Kg |
4 Kg |
7Kg |
7Kg |
7.8Kg |
11.2 Kg |
11.8 Kg |
D941W不銹鋼電動通風蝶閥外形尺寸
|
|
結構長度 |
外形尺寸 |
連接尺寸 |
重量 |
|||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
2 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
16 |
|
65 |
21/2 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
17 |
|
80 |
3 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
19 |
|
100 |
4 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
22 |
|
125 |
5 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
27 |
|
150 |
6 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
31 |
|
200 |
8 |
152 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
47 |
|
250 |
10 |
165 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
68 |
|
300 |
12 |
178 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
79 |
|
350 |
14 |
190 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
130 |
|
400 |
16 |
216 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
141 |
|
450 |
18 |
222 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
190 |
|
500 |
20 |
229 |
322 |
960 |
355 |
93 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
225 |
|
600 |
24 |
267 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
245 |
|
700 |
28 |
292 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
320 |
|
800 |
32 |
318 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
405 |
|
900 |
36 |
330 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
500 |
|
1000 |
40 |
410 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
700 |
|
1200 |
48 |
470 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
750 |
1.我們?yōu)槟峁?zhuān)業技術選型，特殊型號定制、產品價格和售后服務，如有任何疑問歡迎來電咨詢。我們一直致力于有競爭力的閥門產品和優質的服務。
2.本頁面提供的不銹鋼電動通風蝶閥圖片,尺寸僅供參考。實際型號根據使用工況決定。請定購前和我公司工程師溝通確認或提供圖紙和詳細參數。
3.浙江滬正閥門是專業不銹鋼電動通風蝶閥廠家為確保您閥門產品的正確使用安裝，如需要可以提供產品圖紙尺寸和產品說明書。
