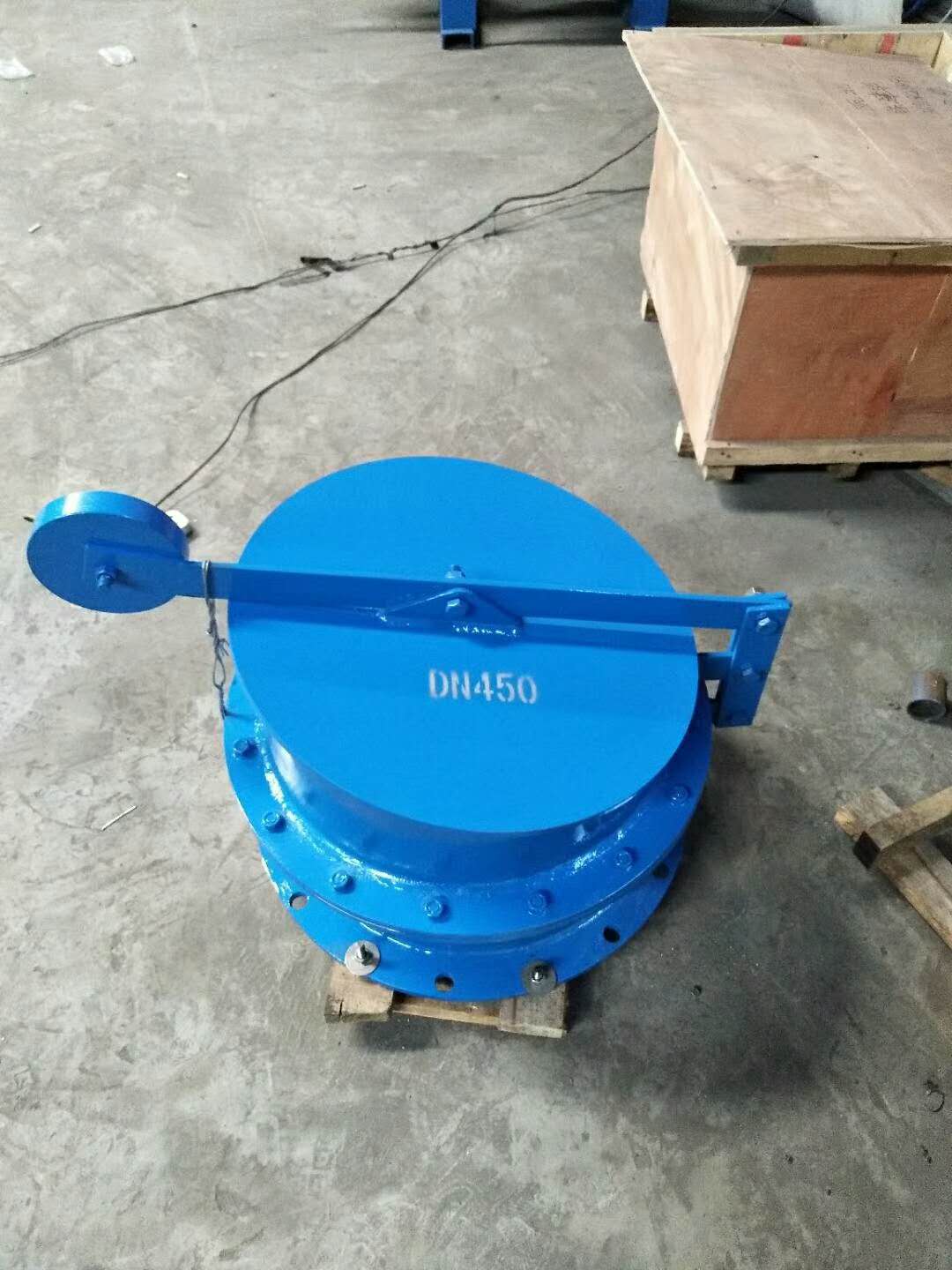

XB42 泄爆閥
XB42 泄爆閥
XB-42泄爆閥用于承受壓力的氣體管路，起瞬間泄壓作用，消除對管路的破壞，防止爆炸超壓發生事故，是一種符合“壓力容器安全監察規程”要求的安全裝置。
發布時間：2019-05-22
產品介紹
一、XB-42泄爆閥產品簡介
本系列XB-42泄爆閥用于承受壓力的氣體管路，起瞬間泄壓作用，消除對管路的破壞，防止爆炸超壓發生事故，是一種符合“壓力容器安全監察規程”要求的安全裝置。
該閥結構合理，泄爆速度快，更換爆破膜方便，適用于爆炸計算壓力<0.76Mpa的場合。
二、XB-42泄爆閥主 要 性 能 規 范
|
型 號 |
XB-61 |
|
適用于爆破計算壓力(絕)MPa |
0.1 |
|
強度試驗壓力MPa |
1.5 |
|
工作溫度℃ |
≤350 |
|
適用介質 |
含爆氣體 |
三、XB-42泄爆閥主要材料
|
零件名稱 |
閥體 |
連接體 |
杠桿 |
閥蓋 |
|
材料 |
碳素鋼 |
碳素鋼 |
碳素鋼 |
碳素鋼 |
四、XB-42泄爆閥結構圖特點
由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。
五、泄爆閥主要尺寸
|
DN |
D |
N-φd |
D1 |
b |
L |
L1 |
H |
重量 |
|
300 |
440 |
12-φ22 |
395 |
16 |
880 |
250 |
250 |
52 |
|
350 |
490 |
12-φ22 |
445 |
16 |
907 |
250 |
275 |
69 |
|
400 |
540 |
12-φ22 |
495 |
16 |
1010 |
250 |
300 |
77 |
|
450 |
595 |
12-φ22 |
550 |
16 |
1060 |
252 |
325 |
83 |
|
500 |
645 |
20-φ22 |
600 |
20 |
1180 |
300 |
370 |
112 |
|
600 |
755 |
20-φ26 |
705 |
20 |
1280 |
300 |
420 |
152 |
|
700 |
860 |
24-φ26 |
810 |
20 |
1390 |
300 |
470 |
193 |
|
800 |
975 |
24-φ30 |
920 |
20 |
1480 |
300 |
520 |
265 |
|
900 |
1075 |
24-φ30 |
1020 |
20 |
1590 |
350 |
600 |
335 |
|
1000 |
1175 |
24-φ30 |
1120 |
20 |
1680 |
350 |
650 |
375 |
