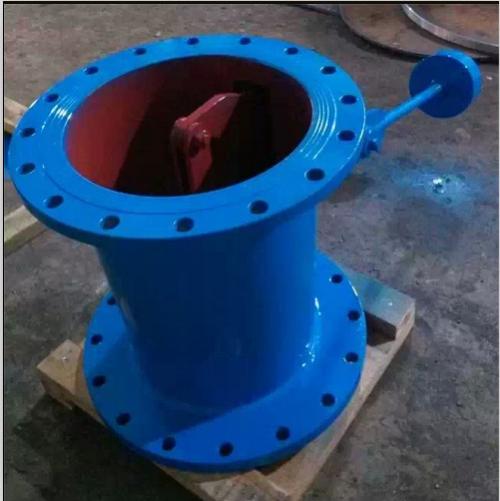

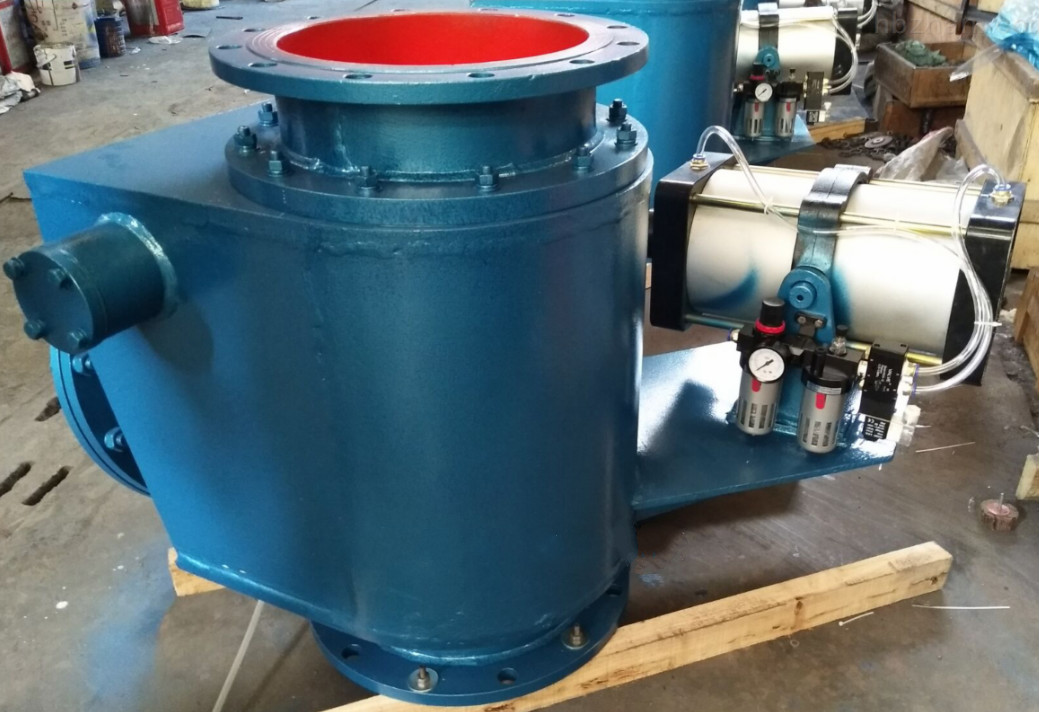

氣動鐘型卸料閥
氣動鐘型卸料閥
球面偏置式氣動鐘閥具有軸承不進灰、密封性能好、
使用壽命長、動作靈敏、可靠等特點。是高爐噴煤
系統中噴吹罐和中間罐等設備上作截流和密封用的理想設備。
發布時間：2019-05-13
產品介紹
一、概述：
氣動鐘型卸料閥使用壽命長、動作靈敏、可靠等特點。球面偏置式氣動鐘閥具有軸承不進灰、密封性能好、使用壽命長、動作靈敏、可靠等特點。是高爐煤系統中噴吹罐和中間罐等設備上截流和密封用的理想設備。滬正閥門生產的氣動鐘閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。
二、零件尺寸：
|
公稱壓力PN |
公稱通徑DN |
D |
D1 |
D2 |
b |
f |
n-φd |
L |
L1 |
L2 |
H |
管接頭 |
氣缸型號 |
|
1.0Mpa |
300 |
440 |
400 |
370 |
28 |
3 |
12-23 |
375 |
485 |
648 |
850 |
M18×1.5 |
(B)QGA200×250 |
|
400 |
565 |
515 |
482 |
32 |
3 |
16-26 |
477 |
630 |
786 |
1000 |
M27×2 |
(B)QGA250×340 |
|
|
500 |
675 |
620 |
585 |
34 |
3 |
20-25 |
625 |
770 |
875 |
1200 |
M27×2 |
(B)QGA300×460 |
|
|
1.6Mpa |
300 |
460 |
410 |
378 |
34 |
3 |
12-25 |
375 |
485 |
648 |
850 |
M18×1.5 |
(B)QGA200×250 |
|
400 |
580 |
525 |
485 |
40 |
5 |
16-30 |
477 |
630 |
786 |
1000 |
M27×2 |
(B)QGA250×340 |
|
|
500 |
705 |
650 |
608 |
46 |
5 |
20-34 |
625 |
770 |
875 |
1200 |
M27×2 |
(B)QGA300×460 |
