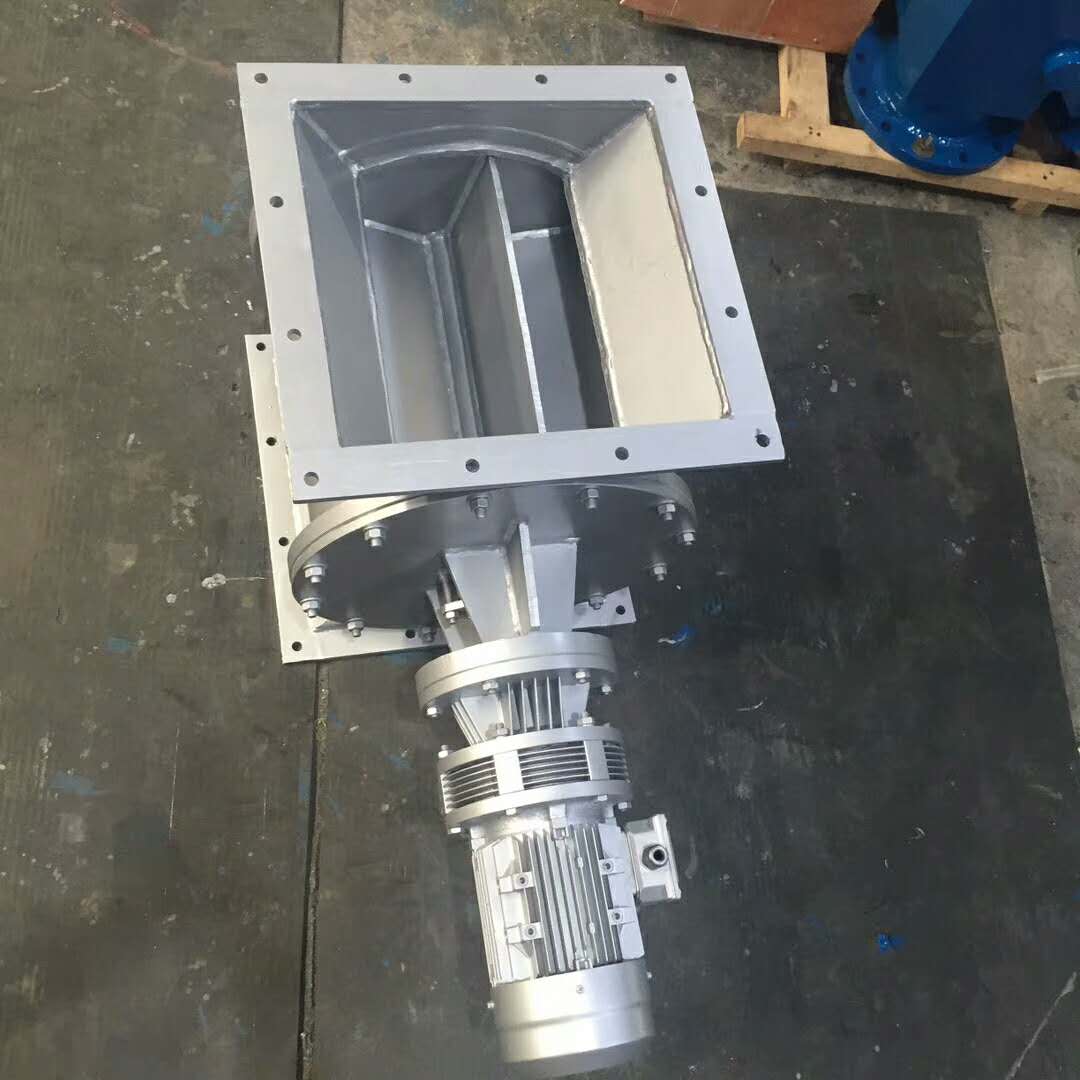

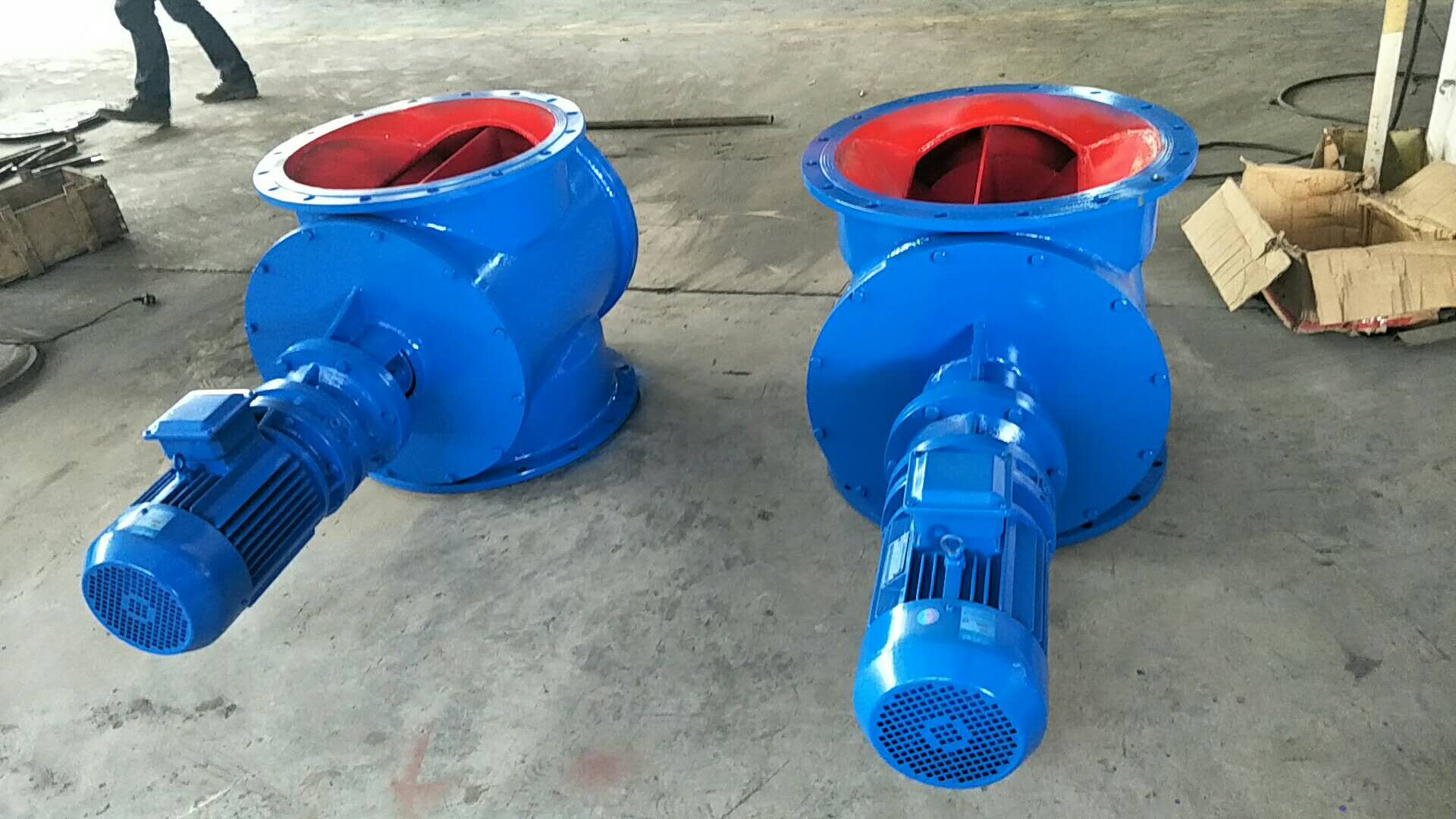

星形卸灰閥
星形卸灰閥
星型卸灰閥是閥門的一種，星型卸灰閥由設計院設計，又集中了國內外最先進的卸灰閥優點，并多年來結合實際用戶使用情況精制而成。
發布時間：2019-05-13
產品介紹
星型卸灰閥按其外形結構分為圓形星型卸灰閥和方形星型卸灰閥，其優點是:工作平穩可靠、卸料均勻準確、結構優化、體積小、密封性能好、維護方便、輕便節能、使用壽命長等等。也是干燥、粉塵、顆粒、固體輸送設備不可缺少的設備之一。
本閥安裝于除塵器灰斗排灰,廣泛應用于化工、冶金、礦山、水泥、除塵、環保、電力、糧食等行業的給料卸灰系統。并可按客戶要求定做各種非標星型卸灰閥。
工作原理
星型卸灰閥依靠物料的重力作用及給料機工作機構的強制作用，將倉內的物料卸出并連續均勻地喂入下一裝置中去。 星型卸灰閥主要由電機、減速機、殼體、葉輪、主軸、軸承、左右端蓋組成。采用優質鋼板焊接結構，葉片耐磨性強，集傳動裝置、傳動軸、葉片聯為一體。
由于星型卸灰閥的軸承和減速機都是向外凸出，能夠避免粉塵擠進軸承和大顆粒物料卡死現象。 工作時由減速電機通過聯軸帶動葉輪轉動，把殼體上部的物料均勻帶到下部，由下一個裝置把物料送走。所以，星型卸灰閥只能直立安裝，而不允許水平安裝，給料機的上部要保持一定的料柱。
性能尺寸
|
型號 Type |
每轉體積 Volume/Rotation |
功率Kw |
轉速r/min |
工 作 溫 度℃ |
重量 Kg |
安 裝 聯 接 尺 寸 |
||||||||
|
A |
B |
C |
A1 |
B1 |
C1 |
H |
E |
N-d |
||||||
|
2型 |
2立升/轉 |
0.55 |
24 |
≤280 |
65 |
φ240 |
φ200 |
φ150 |
240 |
200 |
150 |
240 |
≈630 |
8-φ9 |
|
4型 |
4立升/轉 |
0.55 |
24 |
≤280 |
75 |
φ280 |
φ240 |
φ180 |
280 |
230 |
180 |
280 |
≈660 |
8-φ11 |
|
6型 |
6立升/轉 |
0.55 |
24 |
≤280 |
85 |
φ300 |
φ260 |
φ200 |
300 |
250 |
200 |
300 |
≈720 |
8-φ11 |
|
8型 |
8立升/轉 |
0.75 |
24 |
≤280 |
95 |
φ320 |
φ280 |
φ220 |
320 |
270 |
220 |
320 |
≈740 |
8-φ11 |
|
10型 |
10立升/轉 |
1.1 |
24 |
≤280 |
115 |
φ340 |
φ300 |
φ240 |
340 |
290 |
240 |
340 |
≈760 |
8-φ13 |
|
12型 |
12立升/轉 |
1.1 |
24 |
≤280 |
125 |
φ360 |
φ320 |
φ260 |
360 |
310 |
260 |
360 |
≈780 |
8-φ13 |
|
14型 |
14立升/轉 |
1.1 |
24 |
≤280 |
145 |
φ380 |
φ340 |
φ280 |
380 |
330 |
280 |
380 |
≈800 |
8-φ17 |
|
16型 |
16立升/轉 |
1.1 |
24 |
≤280 |
155 |
φ400 |
φ360 |
φ300 |
400 |
350 |
300 |
400 |
≈820 |
8-φ17 |
|
18型 |
18立升/轉 |
1.5 |
24 |
≤280 |
165 |
φ420 |
φ380 |
φ320 |
420 |
370 |
320 |
420 |
≈850 |
8-φ17 |
|
20型 |
20立升/轉 |
1.5 |
24 |
≤280 |
175 |
φ440 |
φ400 |
φ340 |
440 |
390 |
340 |
440 |
≈870 |
8-φ17 |
|
26型 |
40立升/轉 |
2.2 |
24 |
≤280 |
260 |
φ510 |
φ460 |
φ400 |
510 |
450 |
400 |
520 |
≈1000 |
8-φ17 |
|
30型 |
48立升/轉 |
2.2 |
24 |
≤280 |
280 |
φ550 |
φ500 |
φ440 |
550 |
495 |
440 |
560 |
≈1040 |
12-φ17 |
|
36型 |
60立升/轉 |
2.2 |
24 |
≤280 |
370 |
φ610 |
φ560 |
Φ500 |
610 |
555 |
500 |
620 |
≈1150 |
12-φ17 |
